Touch Panel

Wir sorgen für mehr Transparenz

Hochwertige Touch Panels werden bei anspruchsvollen Anwendungen als dezentrale Bedien- und Anzeigeneinheiten sowie zur Darstellung und Optimierung der Prozesse eingesetzt. Sie sind in skalierbaren Diagonalen und für nahezu jede Montagesituation verfügbar und mit kapazitivem Touch sowie hochwertigem Display ausgestattet. Unterschiedliche Schnittstellen stehen zur Kommunikation mit der Steuerung und den Peripheriegeräten sowie übergeordneten Leitsystemen zur Verfügung.

  • Hochwertige Visua­lisierung

    Hochauflösendes Display mit weitem Blickwinkel bietet maximale Bildqualität.

  • Low-Power bis High-Performance

    Skalierbar in Displaygrösse und Prozessorleistung.

  • Software-basierte Lösung

    Mit unseren Tools die Visualisierung einfach und schnell umsetzen.

  • Einfache Kon­figuration

    Panels schnell und einfach an Kundenbedürfnisse anpassen, dank ausgefeilter Software Tools.

  • Mehr­sprachigkeit

    Software Tools mit einem umfassenden Spektrum an Sprachunterstützung.

  • Langfristige Verfüg­barkeit

    Investitionssicherheit dank Form, Fit and Function.

  • Lifecycle-Management

    Professionelle Begleitung für die Unterstützung eines langen Produktlebenszyklus.

  • FAQ

    Häufig gestellte Fragen

WP Web Panel 4X, 6X

WP Web Panel 4X, 6X

Innovative Web Panel mit QIWI Software Toolkit

  • Arm® i.MX8M Mini 4 Core 1.6 GHz
  • Arm® i.MX8M Plus 4 Core 1.6 GHz
  • Höhere Leistung mit moderner Arm® Quad Core CPU

Angebot Anfordern

Zubehör

  • Kein Zubehör

Software

  • Embedded Linux (Yoctro Distribution)
  • QIWI Toolkit
  • Optional CODESYS® SoftSPS

Technische Daten

FunktionWP 4x mit Arm® i.MX8M MiniWP 6x mit Arm® i.MX8M Plus
Touch
PCAP Multitouch, bündige Glasoberfläche
Prozessor
Arm® i.MX8M Mini 4 Core 1.6 GHzArm® i.MX8M Plus 4 Core 1.6 GHz
Speicher
RAM1 GB DDR4 (bis zu 4 GB) 2 GB DDR4 (bis zu 4 GB)
FLASH4 GB eMMC (bis zu 32 GByte)8 GB eMMC (bis zu 32 GB)
microSD-Karten-Slot (bis zu SDXC-Format)microSD-Karten-Slot (bis zu SDXC-Format)
Schnittstellen
2x USB 2.0 (Host) 1x Ethernet (10/100/1000)2x USB 2.0 (Host) 1x Ethernet (10/100/1000)
Spannungsversorgung
24 V DC ±20 %
EMV
EN 61000-6-2 (Immunität), EN 61000-6-4 (Emission)
Zertifizierung
CE, UL, cUL CE, UL, cUL
Sicherheitsglas/Mechanisch
Frontblende IP65 aus Aluminum, Rückseite IP20 aus Edelstahl/Aluminium Befestigungselemente für die schnelle Montage (Hoch- oder Querformat)
Umgebung
Temperaturbereich0 °C…+55 °C (optional -20 °C ... +55 °C)
KühlungLüfterlos
SchockEN 60068-2-27: 15G 11ms (halb Sinusstoss)
VibrationEN 60068-2-6: 10-500Hz 1G/3 Achse
Umgebungstemperatur10 % - 90 %, nicht kondensierend
Software
BetriebssystemEmbedded Linux (Yocto Distribution)Embedded Linux (Yocto Distribution)
BrowserChromium basiert HTML-5 Chromium basiert HTML-5
Zusätzliche InformationenQIWI Toolkit, optimierter Browser, einfache Konfiguration und breite Funktionspalette
Optionen (Weitere Optionen auf Anfrage)
2x Ethernet, 1x RS232, 1x WIFI USB Dongle, entspiegeltes Display, Kundenlogo im Display-RahmenPoE (Power over Ethernet), 2x GBit Ethernet, 1x RS485, 2x GPO, RTC mit SuperCAP, WIFI USB Dongle, entspiegeltes Display, Kundenlogo im Display-Rahmen

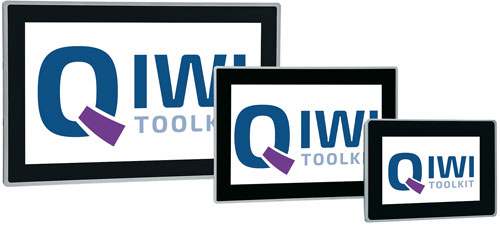

WP Web Panel 7", 10", 15"

WP Web Panel 7", 10", 15"

Innovative Web Panel mit QIWI Software Toolkit

  • Arm® i.MX6 1 oder 2 Cores 800 MHz
  • Arm® i.MX8M Mini 4 Cores 1,6 GHz
  • Intel Atom® E3800 2 Cores 1,33 GHz/4 Core 1,91 GHz

Angebot Anfordern

Zubehör

  • Kein Zubehör

Software

  • Embedded Linux (Yocto Distribution)
  • Embedded Linux (Debian Distribution) für IntelAtom
  • QIWI Toolkit
  • Optional iniNET MicroBrowser Spider Control
  • Optional CODESYS® SoftSPS


Technische Daten

FunktionWP 3x mit Arm® i.MX6WP 4x mit Arm® i.MX8M MiniWP 5x mit Intel Atom® E3800
Touch
PCAP Multitouch, bündige Glasoberfläche
Prozessor
Arm® i.MX6 1 oder 2 Cores 800 MHzArm® i.MX8M Mini 4 Cores 1.6 GHzIntel Atom® E3800 2 Core 1.33 GHz / 4 Core 1.91 GHz
Speicher
RAM1 GB DDR3 (bis zu 2 GB) 1 GB DDR4 (bis zu 2 GB)2 GB DDR3 (bis zu 8 GB)
FLASH512 MB NAND Flash4 GB eMMC (bis zu 32 GB) 16 GB eMMC (bis zu 32 GB)
microSD-Karten-SlotmicroSD-Karten-SlotmicroSD-Karten-Slot
Schnittstellen
2x USB 2.0 (Host) 1x Ethernet (10/100)2x USB 2.0 (Host) 1x Ethernet (10/100/1000)2x USB 2.0 (Host) 1x Ethernet (10/100/1000)
Spannungsversorgung
24 V DC ±20 %
EMV
EN 61000-6-2 (Immunität), EN 61000-6-4 (Emission)
Zertifizierung
CECE, (UL/cUL geplant)CE
Sicherheitsglas/Mechanisch
Frontblende IP65 aus Aluminum, Rückseite IP20 aus Edelstahl/Befestigungselemente für die schnelle Montage (Hoch- oder Querformat)
Umgebung
Temperaturbereich0 °C…+55 °C
KühlungLüfterlos
SchockEN 60068-2-27
VibrationEN 60068-2-6
Umgebungstemperatur10 % - 90 % @39 °C, nicht kondensierend
Software
BetriebssystemEmbedded Linux (Yocto)Embedded Linux (Yocto)Embedded Linux (Debian)
BrowserChromium based HTML-5 oder MicroBrowser (IniNet)Chromium based HTML-5Chromium based HTML-5
Zusätzliche InformationenQIWI Toolkit, optimierter Browser, einfache Konfiguration und breite Funktionspalette
Optionen (Weitere Optionen auf Anfrage)
Edelstahl Frontseite, 2x Ethernet, 1x RS232, 1x RS485 WIFI USB DongleEdelstahl Frontseite, 2x Ethernet, 1x RS232, WIFI USB DongleEdelstahl Frontseite, 2x Ethernet, 1x RS232, 1x RS485 WIFI USB Dongle
Display Informationen
Display Grösse
7.0”10.1”15.6”
Auflösung
1024 x 6001280 x 8001366 x 768
Typ
Opt. bondOpt. bondAir-gap
Format
17 : 1016 : 1016 : 9
Helligkeit
450 cd/m²430 cd/m²400 cd/m²
Blickwinkel
85° / 85° / 85° / 85°80° / 80° / 80° / 80°85° / 80° / 85° / 85°
Farben
16,7 Millionen16,7 Millionen16,7 Millionen
Abmessungen WP3x / WP 4x
200 x 132 x 48265 x 187 x 41405 x 254 x 60
CP Control Panel 6x

CP Control Panel 6x

Control Panel 6x mit vielfältiger Konnektivität

  • NXP Arm® i.MX8M Plus 4 Core, 1,6 GHz
  • 1 GB DRAM DDR3L
  • IPS, optisch gebondet

Angebot Anfordern

Zubehör

  • kein Zubehör

Software

  • Embedded Linux (Yocto Distribution)
  • Optional CODESYS® SoftSPS

Technische Daten

CP-70CP-101CP-156CP-156FHD
Display
IPS, optisch gebondet, siehe untenstehende Tabelle
Touch
TechnologiePCAP, glänzende Glasoberfläche
Prozessor
CPUNXP Arm® i.MX8M Plus Quad Core, 1,6 GHz
Speicher/Ablage
DRAM DDR3L2 GByte, gelötet (bis zu 4 GByte)
eMMC8 bis 32 GByte
NOR FLASH2 MByte (16 MByte)
FRAM128 kByte (bis zu 512 kByte)
SD-KartemicroSD-Karten-Slot (bis zu SDXC-Format)
Schnittstellen
USB2x USB 2.0 (Host)
Ethernet2x Ethernet (10/100/1000) unabhängig, 1x TSN-fähig
CAN1x CAN FD (isoliert), optional: 2x CAN FD
Serielle Schnittstellen1x RS232, 1x RS485 (isoliert), optional: 2x RS485
Steckbare Erweiterungenoptional: GPIO, HDMI, SPI, i²C, MIPI CSI 4-lane, Audio, M.2 Slot (Key E, B)
Weitere Features
Sicherheit TPM
EchtzeituhrRTC mit SuperCAP (>20 Tage)
Mechanik
KonstruktionFront IP65 aus Aluminium, Rückseite IP20 aus Edelstahl/Aluminium
KühlungLüfterlos
BefestigungBefestigungselemente für eine einfache und schnelle Schaltschrankmontage
Umgebungsbedingungen
ZertifizierungCE, UL, cUL
Versorgung24 V DC ±20 %
EMVEN 61000-6-2 (Immunität), EN 61000-6-4 (Emission)
Temperaturbereich0 °C…+55 °C (optional -20 °C...+55 °C)
Lagertemperatur-20 °C…+70 °C
Umgebungstemperatur10 %-90 % @39 °C, nicht kondensierend
HöheBis zu 9.800 ft (3000 m)
Software
BetriebssystemEmbedded Linux (Yocto Distribution)
SOFTSPS (Optional)CODESYS® V3
Protokolle (Optional)EtherCAT, Modbus TCP/RTU, Profinet, Ethernet IP, CANopen, OPC UA, IIoT Libraries (MQTT, HTTPS, Azure, AWS, Google)
Display Informationen
Display-Grösse
CP-70: 7.0"CP-101: 10.1"CP-156: 15.6"CP-156FD: 15,6"
Auflösung
1024 x 6001280 x 8001366 x 7681920 x 1080
Format
17 : 1016 : 1016 : 916 : 9
Helligkeit
450 cd/m²420 cd/m²450 cd/m²1000 cd/m²
Abmessungen
200 x 132 x 48265 x 187 x 41405 x 254 x 60405 x 254 x 60
Blickwinkel
85° / 85°/ 85° / 85° 85° / 85°/ 85° / 85°85° / 85°/ 80° / 80°85° / 85°/ 85° / 85°
Farben
16,7 Millionen16,7 Millionen16,7 Millionen16,7 Millionen
Gewicht
0,83 kg1,3 kg3,5 kg3,5 kg
Verbrauch
5,5 VA8,9 VA16,8 VA20 VA
CP Control Panel 7", 10", 15"

CP Control Panel 7", 10", 15"

Control Panel mit skalierbarer Performance

  • NXP Arm® i.MX6 1-2 Cores, 800 MHz
  • 1 GB DRAM DDR3L
  • Kapazitiver Multi-Touch

Angebot Anfordern

Zubehör

  • Kein Zubehör

Software

  • Embedded Linux (Yocto Distribution)
  • Optional CODESYS® SoftSPS

Technische Daten

CP-70CP-101CP-156
Display
Siehe untenstehende Tabelle
Touch
TechnologiePCAP, glänzende Glasoberfläche
Prozessor
CPUNXP Arm® i.MX6 1-2 Cores, 800 MHz
Speicher/Ablage
DRAM DDR3L1 GByte, gelötet (bis zu 2 GByte)
eMMC(4 bis 16 GByte)
NAND/NOR FLASH512 MByte (256 MByte) / 1 MByte (bis zu 16 MByte)
SRAM/FRAM128 kByte (bis zu 512 kByte)/ (bis zu 512 kByte)
SD-KartemicroSD-Karten-Slot, austauschbar (bis zu 32 GByte SDHC)
Schnittstellen
USB2x USB 2.0 (Host)
Ethernet2x Ethernet (10/100) unabhängig
CAN1x CAN (isoliert)
Serielle Schnittstellen2x RS232, 1x RS485 (isoliert)
Steckbare ErweiterungenGPIO, HDMI, SPI, i²C
Mechanik
KonstruktionFront IP65 aus Aluminium, Rückseite IP20 aus Edelstahl
KühlungLüfterlos
BefestigungBefestigungselemente für eine einfache und schnelle Schaltschrankmontage
Umgebungsbedingungen
ZertifizierungCE
Leistung24 V DC ±20 %
EMVEN 61000-6-2 (Immunität), EN 61000-6-4 (Emission)
Temperaturbereich0 °C…+55 °C
Lagertemperatur-20 °C…+70 °C
Umgebungstemperatur10 %-90 % @39 °C, nicht kondensierend
HöheBis zu 6.500 ft (2000 m)
Software
BetriebssystemEmbedded Linux (Yocto)
SOFTPLC (Optional)CODESYS V3
Protokolle (Optional)EtherCAT, Modbus TCP/RTU, Profinet, Ethernet IP, CANopen, OPC UA
Display Informationen
Display-Grösse
CP-70: 7.0"CP-101: 10.1"CP-156: 15.6"
Auflösung
1024 x 6001280 x 8001366 x 768
Format
17 : 1016 : 1016 : 9
Helligkeit
450 cd/m²420 cd/m²400 cd/m²
Abmessungen
200 x 132 x 48265 x 187 x 41405 x 254 x 60
Blickwinkel
85° / 85°/ 85° / 85° 85° / 85°/ 85° / 85°85° / 85°/ 85° / 85°
Farben
16,7 Millionen16,7 Millionen16,7 Millionen
Gewicht
0,83 kg1,3 kg3,5 kg
Verbrauch
5,5 VA8,9 VA16,8 VA
Display-Line 7-Zoll i.MX8M Mini

Display-Line 7-Zoll i.MX8M Mini

Touch Panel 7"

  • NXP i.MX8M Mini 4x Arm® Cortex®-A53 @1,6 GHz
  • 1x Arm® Cortex®-M4 @400 MHz
  • 4 GB LPDDR4-RAM

Angebot Anfordern

Zubehör

  • AC Connector Set
  • AC Power Supply
  • AC microSD

Software

  • Embedded Linux (Yocto Distribution)
  • Optional CODESYS® SoftSPS

Technische Daten

Mensch-Maschine-Interface
FunktionStandard-BestückungOptionen
FrontAluminium-Frontrahmen
Display7" IPS, 1024 x 600 Pixel 450 cd/m²
Touch PCAP Multitouch
Allgemein
Spannungsversorgung24V DC ±20 %
StromverbrauchLinux running <6 W
RTC-PufferungCR1220
Debug1x Konsole
Abmessung (BxHxT)Alu-Front:200,1 x 131,9 x 46,5 mm
Betriebstemperatur0 °C…+55 °C, ambient, nicht kondensierend
SchutzartFrontseitig IP65, Rückseite IP20
CPU-Einheit
CPUNXP i.MX8M Mini 4x Arm® Cortex®-A53 @1,6 GHz, 1x Arm® Cortex®-M4 @400 MHz
Speicher
LPDDR44x GB1x GB, 2x GB
NOR-FLASH2x MB
eMMC32 GB4 GB bis zu 64 GB
SD-Karte1x microSD-Karten-Slot
nv Memory8 kB (64 kB) EERAM
Kommunikation
Ethernet1x 1 Gbit/s, 1x 10/100 Mbit/s
USB2x 2.0 Host, 1x 2.0 OTG
Seriell1x RS232, 1x RS485
CAN1x CAN 2.0 B
DIO4x DIO (24 V/bis zu 800 mA)
Software
BootloaderU-Boot
BetriebssystemEmbedded Linux (Yocto Distribution)
RTC5ppm Genauigkeit
Display-Line i.MX6 ULL

Display-Line i.MX6 ULL

Touch Panel im Format  5"

  • NXP i.MX6 ULL 1x Arm® Cortex®-A7 @800 MHz
  • Glas-Front, rahmenlos, 5“ TFT
  • 512 MB DDR3-RAM

Angebot Anfordern

Zubehör

  • AC Connector Set
  • AC Power Supply
  • AC microSD

Software

  • Embedded Linux (Yocto Distribution)
  • Optional CODESYS® SoftSPS

Technische Daten

Mensch-Maschine-Interface
FunktionStandard-Bestückung
Glas-FrontRahmenlos
Display5“ TFT, 800 x 480 Pixel, 450 cd/m²
TouchPCAP Multitouch
Allgemein
Spannungsversorgung24 V DC ±20 %
StromverbrauchLinux running <1,5 W
RTC-Pufferung CR1220
Debug1x Konsole
Abmessungen (BxHxT)130 x 89 x 38 mm
Einbaumaß (BxH)126 x 82 mm
Betriebstemperatur0 °C...+60 °C, ambient, nicht kondensierend
SchutzartFrontseitig IP65
CPU-Einheit
CPUNXP i.MX6 ULL 1x Arm® Cortex®-A7 @800 MHz
Speicher
DDR3-RAM512 MB
NAND-FLASH512 MB
NOR-FLASH1 MB
eMMC4 GB
SD-Karte1x microSD-Karten-Slot
nv Memory8 kByte nvSRAM
Kommunikation
Ethernet2x 10/100 Mbit/s
USB2x 2.0 Host, 1x 2.0 OTG
Seriell1x RS232, 1x RS485
CAN1x CAN 2.0
DIO2x DIO (24 V/bis zu 800 mA)
AIO2x AIN (0...24 V)
Software
BootloaderU-Boot
BetriebssystemEmbedded Linux (Yocto Distribution)
RTC5ppm Genauigkeit
Display-Line Pi-Tron CM4

Display-Line Pi-Tron CM4

Touch Panel 7" Format / verfügbar ab Q2-2024

  • Broadcom BCM2711 4x Arm® Cortex®- A72 @1,5 GHz
  • 7" IPS Multitouch, 1024 x 600 Pixel 450cd/m2
  • Aluminium-Frontrahmen, Front IP65

Angebot Anfordern

Software

  • Raspian Linux

Technische Daten

Mensch-Maschine-Interface
FunktionStandard-BestückungOptionen
FrontAluminium-Frontrahmen
Display7" IPS, 1024 x 600 Pixel 450 cd/m²
Touch PCAP Multitouch
Allgemein
Spannungsversorgung24V DC ±20 %
StromverbrauchLinux running 7,2 W - 13,4 W
RTC-PufferungCR2032
Debug1x Konsole
Abmessung (BxHxT)Alu-Front:200,1 x 131,9 x 46,5 mm
Betriebstemperatur0 °C…+55 °C, ambient, nicht kondensierend
SchutzartFrontseitig IP65, Rückseite IP20
CPU-Einheit
CPUBroadcom BCM2711, 4x Arm® Cortex®-A72 @1,5 GHz, 3D Video Engine
Speicher
LPDDR42x GB1x GB, 4x GB, 8 GB
eMMCCompute Module CM4: 16 GBCM4: lite/8 GB/32 GB (lite: ohne eMMC nur mit microSD-Karte)
SD-KarteCM4 lite: 1x microSD-Karten-Slot für Betriebssystem, CM4 8GB, 16 GB, 32 GB: 1x micro SD-Karten Slot für Daten
EEPROM*4 kB (32kb)
Kommunikation
Ethernet1x 1 Gbit/s, 1x 10/100 Mbit/s
USB2x 2.0 Host, 1x 2.0 OTG nur um den eMMC zu programmieren
WLAN/Bluetooth®Optional 2,4 GHz/5,0 GHz, IEEE 802.11 b/g/n/ac wireless BT 5.0, BLE
Seriell1x RS232, 1x RS485
CAN1x CAN 2.0B/FD
DIO4x DIO (24 V/bis zu 800 mA)
Display
LCD Interface1x HDMI 2.0 (bis zu 4Kp60 - HDMI0)
Software
BetriebssystemRaspian Linux
RTC± 1ppm Genauigkeit
TM Touch-Monitor

TM Touch-Monitor

Individuelle Touch-Monitor Lösungen mit HDMI Anschluss

  • Von 5“ bis 15.6“
  • HDMI Anschluss für verschiedene Auflösungen inklusive Scaling
  • Kundenspezifische Gehäuse- und Montagesysteme

Angebot Anfordern

Zubehör

  • Kein Zubehör

Software

  • Keine Software

Technische Daten

Touch-Monitor
Display
Grösse5" - 15." Displays (breites Format)
Grafik ProzessorRealtek RTD2483
Touch
TechnologiePCAP, Multitouch mit Glasoberfläche
Schnittstellen
HDMIHDMI Typ A, HDMI Anschluss mit Unterstützung für verschiedene Auflösungen. Bildskalierung kann optional aktiviert werden.
TouchUSB 2.0 Typ B, agiert als HID Gerät
Spannungsversorgung24 V DC ±20 %
Mechanik
GehäusedesignKundenspezifisches Gehäusedesign für den Schaltschrankeinbau oder Stand-Alone-Version für VESA- oder Tragarmmontage, je nach Kundenwusch
Umgebung
ZertifizierungGemäss Kundenanforderung
Temperaturbereich0 °C …+50 °C
Storage Temperatur -25 °C …+60 °C
Umgebungstemperatur5 % - 95 % nicht kondensierend
OEM Branding
FrontOptionales OEM Logo auf dem Deckglas
BezeichnungOptionales OEM-Typenschild gemäß Kundenspezifikation
nach oben
